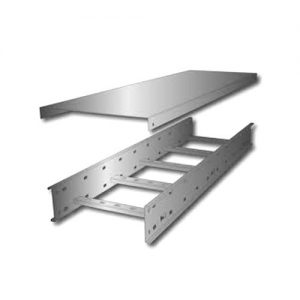

Tính toán thiết kế thang máng cáp



Tính toán thiết kế thang máng cáp

1. Hoàn thiện vật liệu

Điều kiện thực tế môi trường lắp đặt cáp điện và cách thức xử lý bề mặt hoàn thiện là yếu tố căn bản trong việc lựa chọn vật liệu và hoàn thiện sản phẩm. Dưới đây là lựa chọn phổ biến:
• Tôn không gỉ
• Nhúng nóng mạ kẽm
• Sơn tĩnh điện
• Tôn mạ kẽm

2. Tiêu chí để tính toán tải trọng cho phép.

Tải trọng cho phép đã được tính dựa trên giả thiết về độ võng tối đa ít hơn 1/300 của nhịp giữa 2 điểm đặt gối đỡ.

3. Khoảng cách các cây đỡ thang cáp và trọng lượng cáp
Máng cáp đục lỗ theo tiêu chuẩn thường có khoảng cách các cây đỡ từ 1.5m đến 2m. Với máng cáp có trọng lượng nặng
hơn, sử dụng loại chịu được trọng tải lớn hơn.

4. Bảo vệ cáp

Cáp điện hoàn toàn được bảo vệ khi lắp đặt trong thang/máng cáp. Trong trường hợp không có không gian chọn lựa thang máng cáp rộng hơn nên chọn thang máng cáp có thành cao hơn. Lắp thêm nắp thang cáp khi thang máng cáp lắp đặt ở nơi gần lối đi, có nhiều người qua lại.

5. Bán kính cong của cáp

6. Hướng dẫn tính toán lựa chọn máng cáp đục lỗ
Lựa chọn theo chiều rộng. Để xác định chiều rộng của thang máng cáp, trước tiên cần xác định các thông số sau:
• Kích thước ngoài của cáp dẫn
• Số lượng sợi cáp
• Số lượng sợi cáp
• Tổng trọng lượng cáp
• Bán kính uốn cong cho phép của cáp
• Không gian cho việc lắp đặt

Ví dụ:
Với thang máng cáp có sẵn theo kích thước chiều rộng từ 200mm đến 1200mm, và dưới đây là một ví dụ cụ thể:
CV 22 x 3C, Đường kính ngoài 22mm
CV 38 x 3C, Đường kính ngoài 26mm
CV 100 x 3C, Đường kính ngoài 42mm
Ta sẽ tính như sau :
5 sợi của CV 22 x 3C= Đường kính ngoài 22×5=110 mm (1)
3 sợi của CV 38 x 3C= Đường kính ngoài 26×3=78 mm (2)
1 sợi của CV 100 x 3C= Đường kính ngoài 42×1=42 mm (3)
=> Tổng 1+2+3 = 230 mm

Cộng thêm hệ số dự phòng cho phép 30% = 230 x 1.3 = 299mm
Ta chọn sử dụng chiều thộng máng 300mm.
